Point penting dalam servis TV tabung Sharp Universe

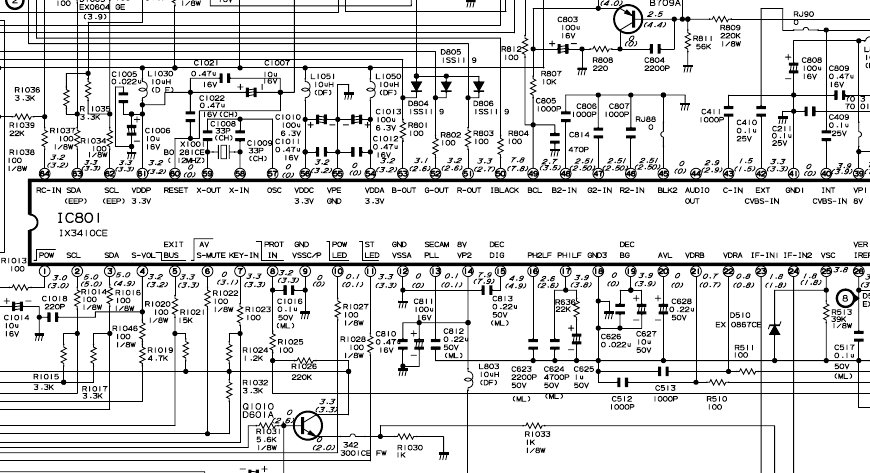

MUDABEST Semua titik solderan pada TV tentu penting, tetapi tentu tak semua yang perlu dipikirkan. TV Sharp yang menggunakan IC TDA9381PS IX3410, IX3412, IX3368 punya titik-titik yang banyak diminati tukang servis:

Titik tegangan B+ IC tersebut terdiri dari dua macam tegangan, 8V pada pin 14, dan 3,3V pada pin 54, 56, 61.

Sedangkan Titik reset ada pada pin 60.

Titik power (on/off), ada pada pin 1, saat ON pin ini 'high' mentrigger basis TR Q723 (SMD).

Titik protect, pasti ini paling dicari tukang servis manapun di seluruh Indonesia bahkan teknisi di pluto sana. Pin protect ada pada pin 8, biasanya terhubung dengan jumper (J223), jika jumper dilepas protect-pun terbuka, TVpun hidup, tinggal cari penyebab kenapa TV tersebut protect? Apa cukup J223 saja? Tidak. Walau J223 sudah dilepas mungkin saja masih protek,, lalu bagaimana?

Kalau pin utama protek sudah di lepas tapi masih protek, cari pin pin berikut ini:

1. D609 protek tegangan 8V
2. D606 protek ABL/x-ray
3. D614 protek Heater
4. D752 protek tegangan 5V
5. D504 protek tegangan 16V (sound amp)
6. D502 protek tegangan 45V vertikal (IC TDA8357J)
7. D503 protek vertikal out
8. D613 protek pada tegangan 180V
9. Q603 transistor SMD, protek x-ray
10. J223 kawat jumper protek utama

Semua protektor itu dilepas solderannya, terus tambah satu lagi: Q723 transistor SMD  untuk on-off power supply dishortkan antara kolektor dengan emitor (ground) untuk memaksa power supplynya ON terus, bagian ini mudah ditemukan dengan dioda 2 buah yang bertemu katodanya dan terhubung dengan kolektor TR tsb.

Jika semua pin tersebut sudah di lepas, dengan otomatis tv bisa dipaksa start. Lalu apa ang terjadi? tv akan dapat star dan akan kelihatan ciri ciri kerusakan atau bahkan ada komponen yang terbakar. tapi jangan kuatir dengan demikian kita tahu blok mana yang rusak dan segera bisa di atasi.
